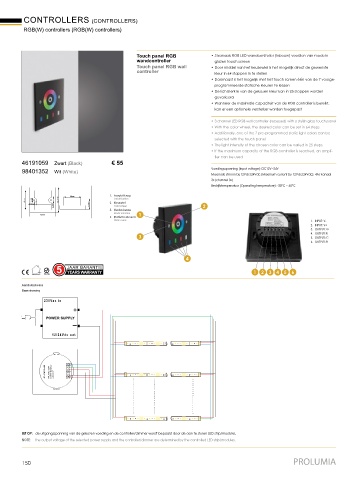

Page 150 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTROLLERS)
RGB(W) controllers (RGB(W) controllers)

Touch panel RGB • 3 kanaals RGB LED wandcontroller (inbouw) voorzien van modern
wandcontroller glazen touch screen
Touch panel RGB wall • Door middel van het keuzewiel is het mogelijk direct de gewenste
controller kleur in 64 stappen in te stellen
• Daarnaast is het mogelijk met het touch screen één van de 7 voorge-
programmeerde statische kleuren te kiezen
• De lichtsterkte van de gekozen kleur kan in 25 stappen worden
gevarieerd
• Wanneer de maximale capaciteit van de RGB controller is bereikt,
kan er een optionele versterker worden toegepast

• 3 channel LED RGB wall controller (recessed) with a stylish glass touch panel
• With the color wheel, the desired color can be set in 64 steps
• Additionally, one of the 7 pre-programmed static light colors can be
selected with the touch panel
• The light intensity of the chosen color can be varied in 25 steps
• If the maximum capacity of the RGB controller is reached, an ampli-
fier can be used
46191059 Zwart (Black) € 55
98401352 Wit (White) Voedingsspanning (Input voltage): DC12V~24V
Maximale stroom bij 12Vdc/24Vdc (Maximum current by 12Vdc/24Vdc): 4A/ kanaal
3x (channel 3x)
Bedrijfstemperatuur (Operating temperature): -20°C ~ 60°C

58mm 1. Aan/uit knop
On/off button

66mm 16mm 86.6mm 2. Kleurwiel
5.6mm Color wheel 2
4.3mm 36.5mm
3. Modus keuze
Mode selection
86mm 1
4. Statische kleuren
Static colors 1. INPUT: V-
2. INPUT: V+
3. OUTPUT: V+
4. OUTPUT: R
3 5. OUTPUT: G
6. OUTPUT: B
4
1 2 3 4 5 6
Aansluitschema
Base drawing
230Vac in
+
POWER SUPPLY
-

12/24Vdc out

LED CONTROLLER INPUT: DC12-24V OUTPUT DC12-14V MAX 4A/CH

LET OP: de uitgangsspanning van de gekozen voeding en de controller/dimmer wordt bepaald door de aan te sturen LED strip/modules.
NOTE: the output voltage of the selected power supply and the controller/dimmer are determined by the controlled LED strip/modules.

150 PROLUMIA
