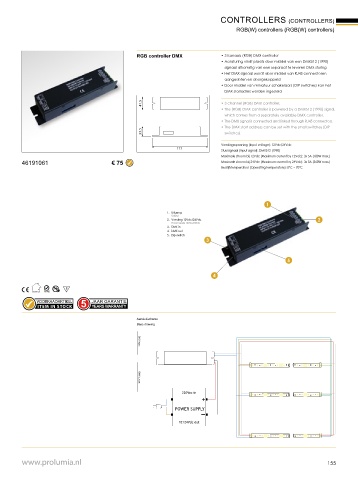

Page 155 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTROLLERS)
RGB(W) controllers (RGB(W) controllers)

RGB controller DMX • 3 Kanaals (RGB) DMX controller
• Aansturing vindt plaats door middel van een DMX512 (1990)
signaal afkomstig van een separaat te leveren DMX sturing
• Het DMX signaal wordt door middel van RJ45 connectoren
aangesloten en doorgekoppeld
• Door middel van miniatuur schakelaars (DIP switches) kan het
DMX startadres worden ingesteld
41.5 • 3 channel (RGB) DMX controller.
• The (RGB) DMX controller is powered by a DMX512 (1990) signal,
which comes from a separately available DMX controller.
• The DMX signal is connected and linked through RJ45 connectors.
• The DMX start address can be set with the small switches (DIP
33.5 switches).

Voedingsspanning (Input voltage): 12Vdc/24Vdc
177 Stuursignaal (Input signal): DMX512 (1990)
Maximale stroom bij 12Vdc (Maximum current by 12Vdc): 3x 5A (180W max.)
46191061 € 75 Maximale stroom bij 24Vdc (Maximum current by 24Vdc): 3x 5A (360W max.)
Bedrijfstemperatuur (Operating temperature): 0°C ~ 70°C

1
1. Uitgang
Output
2. Voeding 12Vdc/24Vdc 1 2
Power supply 12Vdc/24Vdc
3. DMX in
4. DMX out
5. Dip-switch
3

5

4

VOORRAADARTIKEL
ITEM IN STOCK
Aansluitschema
Base drawing

DMX input

DMX output
220Vac in
+
POWER SUPPLY
-
12/24Vdc out

www.prolumia.nl 155
