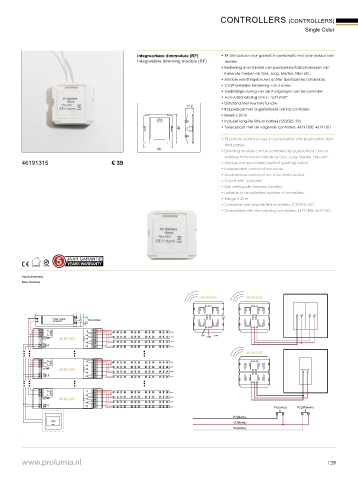

Page 139 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTROLLERS)
Single Color

Integreerbare dimmodule (RF) • RF dim-zender voor gebruik in combinatie met puls-drukker van
Integratable dimming module (RF) derden
• Bediening door middel van pulsdrukkers/tastschakelaars van
bekende merken als Gira, Jung, Merten, Niko etc.
• Module wordt ingebouwd achter (bestaande) schakelaar.
• Onafhankelijke bediening van 2 zones
• Gelijktijdige sturing van de 4 uitgangen van de controller
• Aan-/uitschakeling d.m.v. “soft-start”
• Dimstand met memory functie
11.2
• Koppelbaar met ongelimiteerd aantal controllers
• Bereik ≥ 20 m
• Inclusief long-life lithium batterij (CR2025, 3V)
40 • Toepasbaar met de volgende controllers: 46191300, 46191301

• RF remote control for use in combination with push-button from
third parties
40 • Dimming module can be controlled by pushbuttons / touch
switches from known brands as Gira, Jung, Merten, Niko etc.
46191315 € 39 • Module can be installed behind (existing) switch
• Independent control of two zones
• Simultaneous control of the 4 controller outlets
• On/off with “soft-start”
• Dim setting with memory function
• Linkable to an unlimited number of controllers.
• Range ≥ 20 m
• Complete with long-life lithium battery (CR2025, 3V)
• Compatible with the following controllers: 46191300, 46191301

Aansluitschema
Base drawing

46191315 46191315

ON COM OFF COM
Power Supply N 110V-230VAC
12-36VDC
L
V+
V- V+ 12/36VDC DC INPUT CH1 ON OFF
Learning 46191300 COM
Switch OUTPUT CH2
CH3
GND Switch Push CH4
46191315
V+
V- V+ 12/36VDC DC INPUT CH1
Learning
Switch 46191300 OUTPUT CH2 ON/OFF COM
CH3
CH4
Push
GND
Switch
V+
V- V+ 12/36VDC DC INPUT CH1
Learning
Switch 46191300 OUTPUT CH2
CH3
K1(on/up) K2(off/down)
GND Switch Push CH4
K1(black)
PUSH
COM(red)
K2(white)
