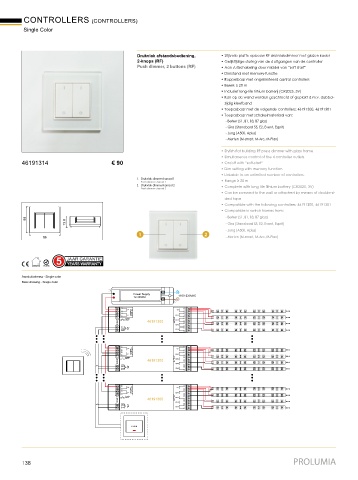

Page 138 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTROLLERS)
Single Color

Drukvlak afstandsbediening, • Stijlvolle platte opbouw RF drukvlakdimmer met glazen kader
2-knops (RF) • Gelijktijdige sturing van de 4 uitgangen van de controller
Push dimmer, 2 buttons (RF) • Aan-/uitschakeling door middel van “soft-start”
• Dimstand met memory-functie
• Koppelbaar met ongelimiteerd aantal controllers
• Bereik ≥ 20 m
• Inclusief long-life lithium batterij (CR2025, 3V)
• Kan op de wand worden geschroefd of geplakt d.m.v. dubbel-
zijdig kleefband
• Toepasbaar met de volgende controllers: 46191300, 46191301
• Toepasbaar met schakelmateriaal van:
- Berker (S1, B1, B3, B7 glas)
- Gira (Standaard 55, E2, Event, Esprit)
- Jung (A500, Aplus)
- Merten (M-smart, M-Arc, M-Plan)
• Stylish flat building RF press dimmer with glass frame
• Simultaneous control of the 4 controller outlets
46191314 € 90 • On/off with “soft-start”
• Dim setting with memory function
• Linkable to an unlimited number of controllers.
1. Drukvlak dimmer kanaal 1
Presh dimmer channel 1 • Range ≥ 20 m
2. Drukvlak dimmer kanaal 2 • Complete with long-life lithium battery (CR2025, 3V)
Presh dimmer channel 2
• Can be screwed to the wall or attached by means of double-si-
ded tape
• Compatible with the following controllers: 46191300, 46191301
• Compatible in switch frames from:
- Berker (S1, B1, B3, B7 glass)
86
13.8 - Gira (Standaard 55, E2, Event, Esprit)
- Jung (A500, Aplus)
1 2
86 - Merten (M-smart, M-Arc, M-Plan)

Aansluitschema - Single color
Base drawing - Single color
N
Power Supply
12-36VDC 110V-230VAC
L
V+
V- V+ 12/36VDC DC INPUT CH1
Learning
46191300
Switch OUTPUT CH2
CH3
GND Switch Push CH4
V+
V- V+ 12/36VDC DC INPUT CH1
Learning
Switch OUTPUT CH2
46191300
CH3
GND Switch Push CH4
V+
V- V+ 12/36VDC DC INPUT CH1
Learning
46191300
Switch OUTPUT CH2
CH3
GND Switch Push CH4
PUSH

138 PROLUMIA
