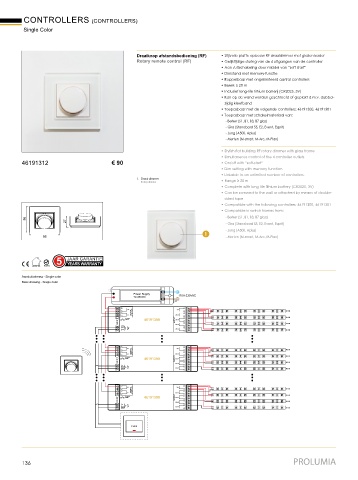

Page 136 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTROLLERS)
Single Color

Draaiknop afstandsbediening (RF) • Stijlvolle platte opbouw RF draaidimmer met glazen kader
Rotary remote control (RF) • Gelijktijdige sturing van de 4 uitgangen van de controller
• Aan-/uitschakeling door middel van “soft-start”
• Dimstand met memory-functie
• Koppelbaar met ongelimiteerd aantal controllers
• Bereik ≥ 20 m
• Inclusief long-life lithium batterij (CR2025, 3V)
• Kan op de wand worden geschroefd of geplakt d.m.v. dubbel-
zijdig kleefband
• Toepasbaar met de volgende controllers: 46191300, 46191301
• Toepasbaar met schakelmateriaal van:
- Berker (S1, B1, B3, B7 glas)
- Gira (Standaard 55, E2, Event, Esprit)
- Jung (A500, Aplus)
- Merten (M-smart, M-Arc, M-Plan)
• Stylish flat building RF rotary dimmer with glass frame
• Simultaneous control of the 4 controller outlets
46191312 € 90 • On/off with “soft-start”
• Dim setting with memory function
• Linkable to an unlimited number of controllers.
1. Draai dimmer
Rotary dimmer • Range ≥ 20 m
• Complete with long-life lithium battery (CR2025, 3V)
• Can be screwed to the wall or attached by means of double-
sided tape
• Compatible with the following controllers: 46191300, 46191301
• Compatible in switch frames from:
86 - Berker (S1, B1, B3, B7 glass)
27 - Gira (Standaard 55, E2, Event, Esprit)
- Jung (A500, Aplus)
1
86 - Merten (M-smart, M-Arc, M-Plan)

Aansluitschema - Single color
Base drawing - Single color
N
Power Supply 110V-230VAC
12-36VDC
L
V+
V- V+ 12/36VDC DC INPUT CH1
Learning 46191300
Switch OUTPUT CH2
CH3
CH4
Push
GND
Switch
V+
V- V+ 12/36VDC DC INPUT CH1
Learning
Switch 46191300 OUTPUT CH2
CH3
GND Switch Push CH4
V+
V- V+ 12/36VDC DC INPUT CH1
Learning 46191300
Switch OUTPUT CH2
CH3
CH4
GND
Push
Switch
PUSH

136 PROLUMIA
