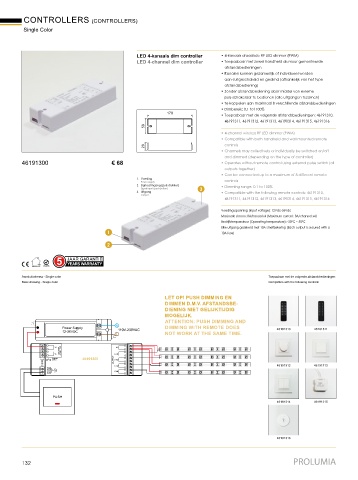

Page 132 - Prolumia Catalogus 2018/2019

CONTROLLERS (CONTROLLERS)
Single Color

LED 4-kanaals dim controller • 4-kanaals draadloze RF LED dimmer (PWM)
LED 4-channel dim controller • Toepasbaar met zowel handheld als muur-gemonteerde
afstandsbedieningen
• Kanalen kunnen gezamenlijk of individueel worden
aan-/uitgeschakeld en gedimd (afhankelijk van het type
afstandsbediening)
• Zonder afstandsbediening door middel van externe
puls-schakelaar te bedienen (alle uitgangen tezamen)
• Te koppelen aan maximaal 8 verschillende afstandsbedieningen
• Dimbereik: 0,1 tot 100%
170 • Toepasbaar met de volgende afstandsbedieningen: 46191310,
46191311, 46191312, 46191313, 46191314, 46191315, 46191316
59
• 4-channel wireless RF LED dimmer (PWM)
• Compatible with both handheld and wall mounted remote
29 controls
• Channels may collectively or individually be switched on/off
and dimmed (depending on the type of controller)
46191300 € 68 • Operates without remote control using external pulse switch (all
outputs together)
• Can be connected up to a maximum of 8 different remote
1. Voeding
Power supply controls
2. Signaal-ingang (puls-drukker) • Dimming range: 0.1 to 100%
Signal input (push-button) 3
3. Uitgang • Compatible with the following remote controls: 46191310,
Output
46191311, 46191312, 46191313, 46191314, 46191315, 46191316
Voedingsspanning (Input voltage): 12Vdc-36Vdc
Maximale stroom: 8A/kanaal x4 (Maximum current: 8A/channel x4)
Bedrijfstemperatuur (Operating temperature): -20°C ~ 50°C
Elke uitgang gezekerd met 10A smeltzekering (Each output is secured with a
1 10A fuse)
2

Aansluitschema - Single color Toepasbaar met de volgende afstandsbedieningen:
Base drawing - Single color Compatible with the following controls:

LET OP! PUSH DIMMING EN
DIMMEN D.M.V. AFSTANDSBE-
DIENING NIET GELIJKTIJDIG
MOGELIJK.
ATTENTION: PUSH DIMMING AND
N
Power Supply 110V-230VAC DIMMING WITH REMOTE DOES 46191310 46191311
12-36VDC NOT WORK AT THE SAME TIME.
L
V+
V- V+ 12/36VDC CH1
DC INPUT
Learning 46191300
Switch OUTPUT CH2
CH3 46191312 46191313
CH4
GND
Push
Switch
PUSH
46191314 46191315

46191316

132 PROLUMIA
