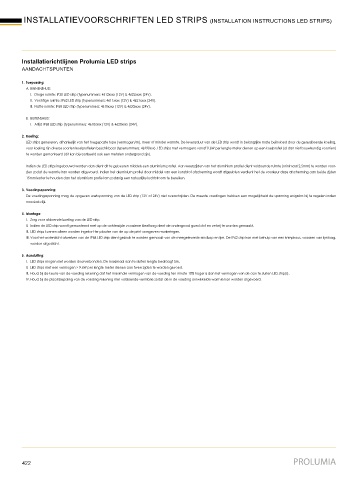

INSTALLATIEVOORSCHRIFTEN LED STRIPS (INSTALLATION INSTRUCTIONS LED STRIPS)

Installatierichtlijnen Prolumia LED strips
AANDACHTSPUNTEN

1. Toepassing:
A. BINNENSHUIS:
l. Droge ruimte: IP20 LED strip (typenummers: 4612xxxx (12V) & 4622xxxx (24V).
ll. Vochtige ruimte: IP62 LED strip (typenummers: 4611xxxx (12V) & 4621xxxx (24V).
lll. Natte ruimte: IP68 LED strip (typenummers: 4610xxxx (12V) & 4620xxxx (24V).
B. BUITENSHUIS:
l. Altijd IP68 LED strip (typenummers: 4610xxxx (12V) & 4620xxxx (24V).
2. Koeling:
LED strips genereren, afhankelijk van het toegepaste type (vermogen/m), meer of minder warmte. De levensduur van de LED strip wordt in belangrijke mate beïnvloed door de gerealiseerde koeling,
voor koeling zijn diverse soorten koelprofielen beschikbaar (typenummers: 46290xxx). LED strips met vermogens vanaf 9.6W per lengte meter dienen op een koelprofiel (al dan niet bouwkundig voorzien)
te worden gemonteerd (dit kan bijvoorbeeld ook een metalen ondergrond zijn).
Indien de LED strips ingebouwd worden dan dient dit te gebeuren middels een aluminium profiel. Aan weerszijden van het aluminium profiel dient voldoende ruimte (minimaal 2,5mm) te worden voor-
zien zodat de warmte kan worden afgevoerd. Indien het aluminium profiel door middel van een kunststof afscherming wordt afgesloten verdient het de voorkeur deze afscherming aan beide zijden
15mm korter te houden dan het aluminium profiel om zodanig een natuurlijke luchtstroom te bereiken.
3. Voedingsspanning:
De voedingsspanning mag de opgeven werkspanning van de LED strip (12V of 24V) niet overschrijden. De meeste voedingen hebben een mogelijkheid de spanning enigszins bij te regelen indien
noodzakelijk.
4. Montage:
l. Zorg voor afdoende koeling van de LED strip.
ll. Indien de LED strip wordt gemonteerd met op de achterzijde voorziene kleeflaag dient de ondergrond goed stof en vetvrij te worden gemaakt.
lll. LED strips kunnen alleen worden ingekort ter plaatse van de op de print aangeven markeringen.
llll. Voor het waterdicht afwerken van de IP68 LED strip dient gebruik te worden gemaakt van de meegeleverde eindkap en lijm. De IP62 strip kan met behulp van een krimpkous, voorzien van lijmlaag,
worden afgedicht.

5. Aansluiting:
l. LED strips mogen niet worden doorverbonden. De maximaal aan te sluiten lengte bedraagt 5m.
ll. LED strips met een vermogen > 9.6W per lengte meter dienen aan twee zijden te worden gevoed.
lll. Houd bij de keuze van de voeding rekening dat het maximale vermogen van de voeding ten minste 10% hoger is dan het vermogen van de aan te sluiten LED strip(s).
lV. Houd bij de plaatsbepaling van de voeding rekening met voldoende ventilatie zodat de in de voeding ontwikkelde warmte kan worden afgevoerd.
