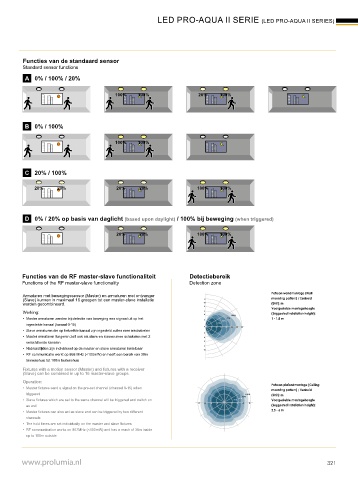

Page 321 - Prolumia Catalogus 2018/2019

LED PRO-AQUA II SERIE (LED PRO-AQUA II SERIES)

Functies van de standaard sensor
Standard sensor functions

A 0% / 100% / 20%

100% 100% 20% 100%

B 0% / 100%

100% 100%

C 20% / 100%

20% 20% 20% 20% 100% 100%

D 0% / 20% op basis van daglicht (based upon daylight) / 100% bij beweging (when triggered)

20% 20% 100% 100%

Functies van de RF master-slave functionaliteit Detectiebereik
Functions of the RF master-slave functionality Detection zone
Patroon wandmontage (Wall
Armaturen met bewegingssensor (Master) en armaturen met ontvanger
(Slave) kunnen in maximaal 16 groepen tot een master-slave installatie mounting pattern) / Eenheid
worden gecombineerd. (Unit): m
Voorgestelde montagehoogte
Werking: (Suggested installation height):
• Master armaturen zenden bij detectie van beweging een signaal uit op het 1 - 1,8 m
ingestelde kanaal (kanaal 0-15)
• Slave armaturen die op hetzelfde kanaal zijn ingesteld zullen mee inschakelen
• Master armaturen fungeren zelf ook als slave en kunnen mee schakelen met 2
verschillende kanalen
• Nabrandtijden zijn individueel op de master en slave armaturen instelbaar
• RF communicatie werkt op 868 MHz (<100mW) en heeft een bereik van 30m
binnenshuis tot 100m buitenshuis
Patroon wandmontage (Eenheid: m)
Fixtures with a motion sensor (Master) and fixtures with a receiver Voorgestelde montagehoogte: 1 - 1,8m
(Slave) can be combined in up to 16 master-slave groups. Wall mounting pattern (Unit: m)
Suggested installation height: 1 - 1.8m
Operation: Patroon plafondmontage (Ceiling
• Master fixtures send a signal on the pre-set channel (channel 0-15) when mounting pattern) / Eenheid
triggered (Unit): m
• Slave fixtures which are set to the same channel will be triggered and switch on Voorgestelde montagehoogte
as well (Suggested installation height):
• Master fixtures can also act as slave and can be triggered by two different 2,5 - 6 m
channels
• The hold times are set individually on the master and slave fixtures
• RF communication works on 867MHz (<100mW) and has a reach of 30m inside
up to 100m outside
Patroon wandmontage (Eenheid: m)
Voorgestelde montagehoogte: 2,5 - 6m
Ceiling mounting pattern (Unit: m)
Suggested installation height: 2.5 - 6m
www.prolumia.nl 321
