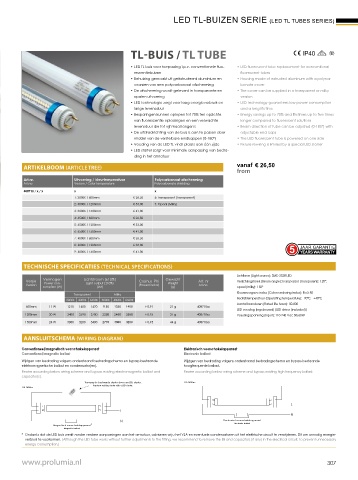

Page 307 - Prolumia Catalogus 2018/2019

LED TL-BUIZEN SERIE (LED TL TUBES SERIES)

TL-BUIS / TL TUBE

• LED TL buis voor toepassing i.p.v. conventionele fluo- • LED fluorescent tube replacement for conventional
rescentiebuizen fluorescent tubes
• Behuizing gemaakt uit geëxtrudeerd aluminium en • Housing made of extruded aluminum with a polycar-
voorzien van een polycarbonaat afscherming bonate cover
• De afscherming wordt geleverd in transparante en • The cover can be supplied in a transparent or milky
opalen uitvoering version
• LED technologie zorgt voor laag energieverbruik en • LED technology guarantees low power consumption
lange levensduur and a long lifetime
• Besparingen kunnen oplopen tot 70% ten opzichte • Energy savings up to 70% and lifetimes up to five times
van fluorescentie oplossingen en een verwachte longer compared to fluorescent solutions
levensduur die tot vijf maal langer is • Beam direction of tube can be adjusted (0-180°) with
• De uitstraalrichting van de buis is aan te passen door adjustable end caps
middel van de verstelbare eindkappen (0-180°) • The LED fluorescent tube is powered on one side
• Voeding van de LED TL vindt plaats aan één zijde • Fixture rewiring is limited by a special LED starter
• LED starter zorgt voor minimale aanpassing van bedra-
ding in het armatuur
vanaf € 26,50
ARTIKELBOOM (ARTICLE TREE)
from
Art.nr. Uitvoering / kleurtemperatuur Polycarbonaat afscherming
Art.no. Version / Color temperature Polycarbonate shielding
408710 / x / x x x
1: 3000K / 600mm € 26,50 6: Transparant (Transparent)
2: 3000K / 1200mm € 33,00 7: Opaal (Milky)
3: 3000K / 1500mm € 41,00
4: 6500K / 600mm € 26,50
5: 6500K / 1200mm € 33,00
6: 6500K / 1500mm € 41,00
7: 4000K / 600mm € 26,50
8: 4000K / 1200mm € 33,00
9: 4000K / 1500mm € 41,00

TECHNISCHE SPECIFICATIES (TECHNICAL SPECIFICATIONS)
Lichtbron (Light source): SMD 3528 LED
Versie Vermogen Lichtstroom (±10%) Cosinus Phi Gewicht Art. nr Verlichtingshoek (Beam angle): transparant (transparent): 120°,
Power con-
Weight
Light output (±10%)
Version sumption (W) (LM) (Power factor) (g) Art.no. opaal (milky): 150°
Transparent Milky Kleurweergave index (Color rendering index): Ra ≥ 80
3000K 4000K 6500K 3000K 4000K 6500K Bedrijfstemperatuur (Operating temperature): -20°C - +40°C
Aantal branduren (Rated life hours): 50.000
600mm 11 W 1210 1400 1470 1150 1330 1400 > 0.91 21 g 408710xx
LED voeding (ingebouwd) (LED driver (included))
1200mm 20 W 2400 2590 2700 2220 2460 2590 > 0.95 37 g 408710xx Voedingsspanning (Input): 110-240 Vac 50/60Hz
1500mm 24 W 3080 3200 3400 2770 3080 3200 > 0.95 44 g 408710xx
AANSLUITSCHEMA (WIRING DIAGRAM)

Conventioneel/magnetisch voorschakelapparaat Elektronisch voorschakelapparaat
Conventional/magnetic ballast Electronic ballast
Wijzigen van bedrading volgens onderstaand bedradingschema en bypass bestaande Wijzigen van bedrading volgens onderstaand bedradingschema en bypass bestaande
elektromagnetische ballast en condensator(en). hoogfrequente ballast.
Rewire according below wiring scheme and bypass existing electromagnetic ballast and Rewire according below wiring scheme and bypass existing high frequency ballast.
capacitor(s).
Vervang de bestaande starter door een LED starter. 110-240Vac
Replace existing starter with a LED starter.
110-240Vac
L
L
N
N Electronisch voorschakelapparaat
Magnetisch voorschakelapparaat * Electronic ballast
Magnetic ballast
* Ondanks dat de LED buis werkt zonder verdere aanpassingen aan het armatuur, adviseren wij u het VSA en eventuele condensatoren uit het elektrische circuit te verwijderen. Dit om onnodig energie-
verbruik te voorkomen. (Although the LED tube works without further adjustments to the fitting, we recommend to remove the EB and capacitors (if any) in the electrical circuit, to prevent unnecessary
energy consumption.)
