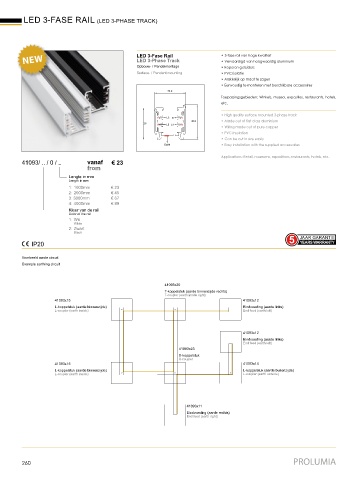

Page 260 - Prolumia Catalogus 2018/2019

LED 3-FASE RAIL (LED 3-PHASE TRACK)

NEW LED 3-Fase Rail • 3-fase rail van hoge kwaliteit
LED 3-Phase Track
• Vervaardigd van hoogwaardig aluminium
Opbouw- / Pendelmontage • Koperen geleiders
Surface- / Pendant mounting • PVC isolatie
• Makkelijk op maat te zagen
• Eenvoudig te monteren met beschikbare accessoires
32.2
Toepassingsgebieden: Winkels, musea, exposities, restaurants, hotels,
etc.

• High quality surface mounted 3-phase track
L3 N
35.6 • Made out of first-class aluminium
28 L2 L1
• Wiring made out of pure copper
• PVC insulation
• Can be cut in size easily
Earth • Easy installation with the supplied accessoiries
Applications: Retail, museums, expositions, restaurants, hotels, etc.
41093/ .. / 0 / .. vanaf € 23
from
Lengte in mm
Length in mm
1: 1000mm € 23
2: 2000mm € 45
3: 3000mm € 67
4: 4000mm € 89
Kleur van de rail
Color of the rail
1: Wit
White
2: Zwart
Black

Voorbeeld aarde circuit
Example earthing circuit

41093x20
T-koppelstuk (aarde binnenzijde rechts)
T-coupler (earth inside right)
41093x15 41093x12
L-koppelstuk (aarde binnenzijde) Eindvoeding (aarde links)
L-coupler (earth inside) End feed (earth left)

41093x12
Eindvoeding (aarde links)
End feed (earth left)
41093x23
X-koppelstuk
X-coupler
41093x15 41093x14
L-koppelstuk (aarde binnenzijde) L-koppelstuk (aarde buitenzijde)
L-coupler (earth inside) L-coupler (earth outside)

41093x11
Eindvoeding (aarde rechts)
End feed (earth right)

260 PROLUMIA
