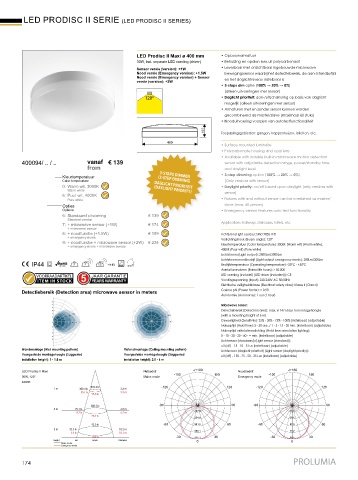

Page 174 - Prolumia Catalogus 2018/2019

LED PRODISC II SERIE (LED PRODISC II SERIES)

LED Prodisc II Maxi ø 400 mm • Opbouwarmatuur
30W, incl. separate LED voeding (driver) • Behuizing en opalen lens uit polycarbonaat
Sensor versie (version): +1W • Leverbaar met onzichtbaar ingebouwde microwave
Nood versie (Emergency version): +1.5W bewegingssensor waarbij het detectiebereik, de aan-/standbytijd
Nood versie (Emergency version) + Sensor en het daglichtniveau instelbaar is
versie (version): +2W
• 3-staps dim optie (100% → 20% → 0%)
(alleen uitvoeringen met sensor)
120º • Daglicht prioriteit: aan-/uitschakeling op basis van daglicht
mogelijk (alleen uitvoeringen met sensor)
• Armaturen met en zonder sensor kunnen worden
gecombineerd als master/slave (maximaal 60 stuks)
• Nooduitvoering voorzien van autotestfunctionaliteit
Toepassingsgebieden: gangen, trappenhuizen, toiletten, etc.

• Surface mounted luminaire
• Polycarbonate housing and opal lens
• Available with invisible built-in microwave motion detection
400094/ .. / .. vanaf € 139 sensor with adjustable detection range, power/standby time
from and daylight level
Kleurtemperatuur 3-STAPS DIMMEN • 3-step dimming option (100% → 20% → 0%)
Color temperature (3-STEP DIMMING) (Only versions with sensor)
0: Warm wit, 3000K DAGLICHT PRIORITEIT • Daylight priority: on/off based upon daylight (only versions with
Warm white (DAYLIGHT PRIORITY) sensor)
6: Puur wit, 4000K
Pure white • Fixtures with and without sensor can be combined as master/
Opties slave (max. 60 pieces)
Options • Emergency version features auto test functionality
6: Standaard uitvoering € 139
Standard version
7: + microwave sensor (+1W) € 174 Applications: hallways, staircases, toilets, etc.
+ microwave sensor
8: + noodfunctie (+1.5W) € 199 Lichtbron (Light source): SMD 2835 LED
+ emergency mode Verlichtingshoek (Beam angle): 120°
9: + noodfunctie + microwave sensor (+2W) € 234 Kleurtemperatuur (Color temperature): 3000K (Warm wit) (Warm white),
+ emergency mode + microwave sensor
4000K (Puur wit) (Pure white)
Lichtstroom (Light output): 2800Lm/3000Lm
Lichtstroom noodbedrijf (Light output emergency mode): 280Lm/300Lm
2 2 2.5 + N (E) Bedrijfstemperatuur (Operating temperature): -20°C - +50°C
Aantal branduren (Rated life hours): > 50,000
VOORRAADARTIKEL LED voeding (inclusief) (LED driver (included)): CE
ITEM IN STOCK Voedingsspanning (Input): 220-240V AC 50/60Hz
Elektrische veiligheidsklasse (Electrical safety class): Klasse II (Class II)
Detectiebereik (Detection area) microwave sensor in meters Cosinus phi (Power factor): > 0.90
Autonomie (Autonomy): 1 uur (1 hour)
Microwave sensor:
Detectiebereik (Detection area): max. ø 14 m bij 6 m montagehoogte
(with a mounting height of 6 m)
Gevoeligheid (Sensitivity): 25% - 50% - 75% - 100% (instelbaar) (adjustable)
Nalooptijd (Hold time): 5 - 30 sec. / 1 - 5 - 15 - 30 min. (instelbaar) (adjustable)
Nalooptijd oriëntatieverlichting (Hold time orientation lighting):
0 - 10 - 20 - 30 - 60 - ∞ min. (instelbaar) (adjustable)
Lichtsensor (standaard) (Light sensor (standard)):
uit (off) - 15 - 10 - 5 Lux (instelbaar) (adjustable)
Wandmontage (Wall mounting pattern) Plafondmontage (Ceiling mounting pattern) Lichtsensor (daglicht prioriteit) (Light sensor (daylight priority)):
Patroon wandmontage (Eenheid: m)
Patroon wandmontage (Eenheid: m)
Voorgestelde montagehoogte: 2,5 - 6m
Voorgestelde montagehoogte: 1 - 1,8m
Voorgestelde montagehoogte (Suggested Voorgestelde montagehoogte (Suggested uit (off) - 150 - 75 - 50 - 35 Lux (instelbaar) (adjustable)
Ceiling mounting pattern (Unit: m)
Wall mounting pattern (Unit: m)
installation height): 1 - 1,8 m installation height): 2,5 - 6 m
Suggested installation height: 2.5 - 6m
Suggested installation height: 1 - 1.8m
LED Prodisc II Maxi Netbedrijf -/+180 Noodbedrijf -/+180
30W, 120° Mains mode -150 150 Emergency mode -150 150
4000K
833.2 lx -120 120 -120 120
1 m 300.4 lx 3.4 m
35.1 lx 3.3 m
95.8 lx
208.3 lx -90 0.0 90 -90 0.0 90
2 m 75.1 lx 6.8 m 167.0 19.3
8.7 lx 6.7 m
23.9 lx
334.0 38.6
92.5 lx -60 501.0 60 -60 57.9 60
3 m 33.3 lx 10.2 m 668.1 77.2
3.9 lx 10.1 m
10.6 lx -30 835.1 30 -30 96.5 30
Height Em Emax Diameter 0 0
Mains mode
Emergency mode
174 PROLUMIA
